除塵器系統的外管網的設計在一定程度上制約著除塵效率的提高，如果在空間及場地允許的條件下，需要盡量以垂直管道來代替水平管道。除塵管道布置若采用水平管道，為防止管道內積灰，通常水平管道所需風速與垂直管道相比要高出3m/s左右，所以水平管道直徑要比垂直管道直徑減小，這將增加單位長度內系統阻力，使風量明顯下降。同時如果水平放置的管道積灰清理不及時，將造成管道堵塞的嚴重后果，這就需要在水平管道處安裝清灰孔定期清理積灰。另外若使用過多的異形管件如彎頭、三通等，也將導致除塵系統局部阻力過大。應盡量避免或減少使用異形管件以降低系統阻力提高除塵效率。除塵器管網系統中常規故障一般就是堵塞和破損，由于風量設計和管道走向設計的不合理，容易導致管道經常性破損。

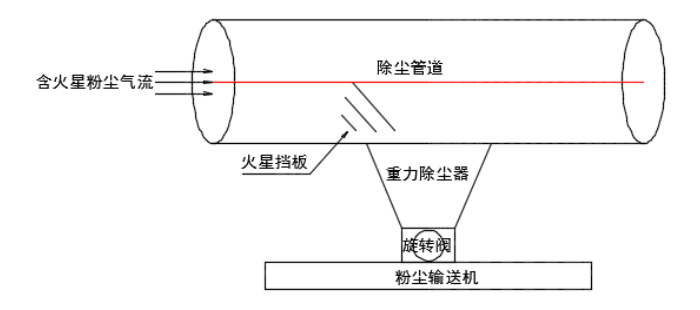

火星捕集器示意圖

而有些鋼廠在除塵系統的外管網上曾設計有非常簡易的火星捕集器，如上圖所示含火星的粉塵在進入簡易火星捕集器時，由于該捕集器內設計的擋板可以講高速流動的粉塵阻擋，直接可將大顆粒含火星粉塵捕捉并讓其落入除塵器內，從而保障了含火星的粉塵無法進入到后端的脈沖布袋式除塵器中，但是由于這些擋板長時間的與氣流正面阻擋，擋板會受損，并且在設計時為了不影響粉塵正常流動，這些擋板主要集中安裝在除塵外管網的中心線以下，導致有時粉塵氣流中帶有大量火星因無法在進入除塵器袋倉之前被捕集，往往會燒壞濾袋，當除塵器前端設計的捕集器故障或者沒有設計火星捕集器時，粉塵中大顆?；鹦蔷蜁?huì)暢通無阻的通過除塵系統外管網抵達脈沖袋式倉內，為消除煙氣中可能出現的火星，最有效的防范措施是在煙氣進入袋式除塵器之前安裝火星捕集器把火花從煙氣中除掉。
