脈沖閥與噴吹管連接，在噴吹管上每隔一定間距安裝一噴嘴，通過噴嘴噴出的高速氣流對濾筒進行清灰，其清灰裝置基本結構包括噴吹氣源（空氣壓縮機）、PLC控制儀、氣包、脈沖閥、噴吹管和噴嘴等。具體結構如下圖所示：

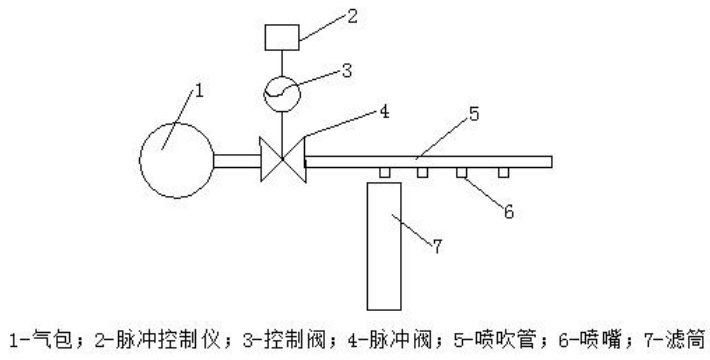

脈沖噴吹裝置結構圖

（1）脈沖閥：脈沖閥是指在電磁作用下的，能在瞬間啟閉高壓氣源產生脈沖氣流的膜片閥。濾筒除塵器通過脈沖閥來控制噴吹開始與終止，是脈沖清灰十分重要的一個元件。其工作原理為：高壓氣流從進氣口接入，進入下氣室，1、當脈沖閥得到電信號時，銜鐵受到電磁力作用而向上抬起，由于恒壓管道的作用，放氣孔氣流的流出速度大于減壓室恒壓管氣體的流入速度，從而使減壓室壓力低于下氣室壓力，下氣室的氣體在壓力作用下將膜片頂起，噴吹口打開，脈沖氣流從脈沖閥出口噴出。2、當關閉電信號時，脈沖閥的銜鐵在彈簧的作用下堵住放氣孔，阻止使氣體的噴出，脈沖過程停止，完成一個脈沖清灰過程。

（2）噴吹管：噴吹管是一根與脈沖閥相連的無縫鋼管，其長度是由這一排需要清灰的濾筒的數量，以及濾筒之間的間距所決定的。脈沖閥將高壓氣流噴入噴吹管后，在噴吹管內氣流的動壓迅速轉換為靜壓，然后經由噴嘴噴出。噴吹管上噴嘴的總截面積不宜過大，過大則噴吹管兩端的局部動壓會增大，導致從噴嘴噴射出的氣流將出現嚴重的偏心現象，不但會影響清灰效果嚴重者還會縮減濾筒的使用壽命。因此許多公司對此都進行了嚴格限制。

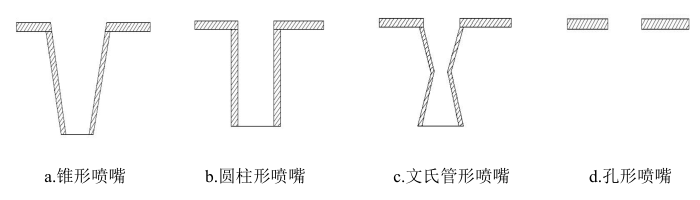

常用的幾種噴嘴結構

（3）噴嘴：噴嘴的作用是將噴吹管中的氣流以射流的形式噴射到濾筒中。噴嘴的大小以及結構均對清灰效果有著不同程度的影響。噴嘴的大小和結構對清灰效果有著顯著地影響。其中收斂型的錐形噴嘴相對于圓柱型噴嘴可以產生更大更集中的噴吹壓力，同時也能夠誘導更多的二次氣流。采用文氏管型噴嘴進行清灰時，脈沖氣流的動能可以最大限度地轉變?yōu)榍寤宜璧膭菽?，使清灰效果得到增強?/p>
