濾筒除塵器是過濾式除塵器的一種，是一種使含塵氣體通過多孔濾料，把氣體中塵粒截留下來，使氣體得到凈化的除塵裝置。與其他類型的除塵設備相比，它的最大優點就是除塵效率高，對于0.3μm以上的粉塵，在實際工程應用中能達到99.99％，粉塵排放濃度達到10mg/Nm3以下。

濾筒除塵器的內部結構如圖所示，含沉氣體通過進風口以一定速度進入除塵器內部后，氣流由進風口突然進入濾筒腔體內，斷面突然增大加上氣流分布板對氣流的均流作用，氣流速度迅速降低，粉塵中的一部分粒徑較大的塵粒在重力的作用下，會逐漸沉降在灰斗中；而其中密度小、粒度較細的塵粒則會在氣流的帶動下進入過濾室，由于篩濾效應和布朗效應的作用，被濾料攔截，沉積在濾筒濾料表面。最后，經過過濾后的潔凈氣體進入凈氣室在風機的作用下排出。

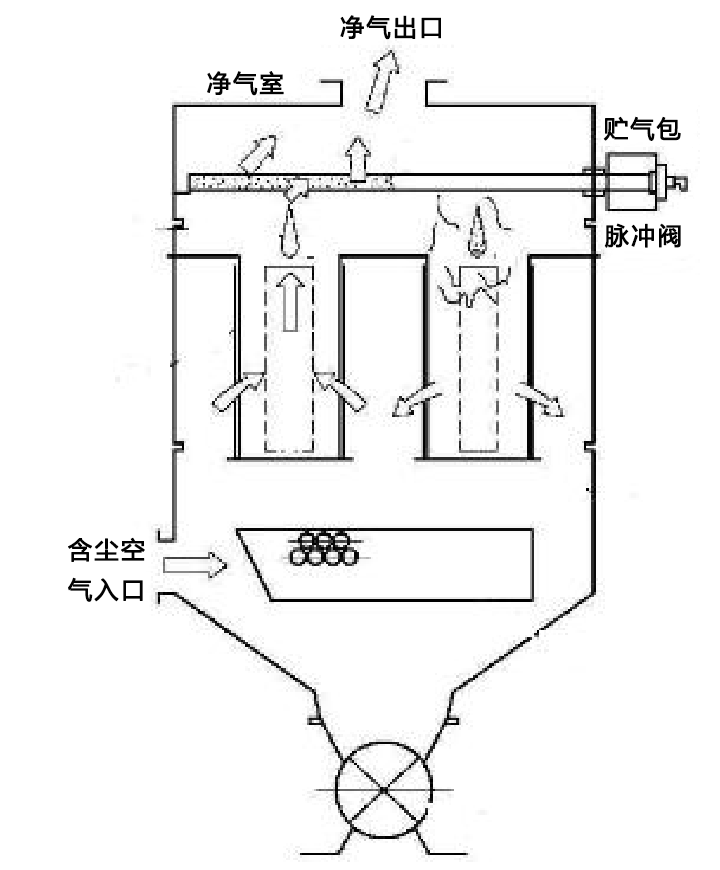

濾筒除塵器內部結構圖

隨著濾筒除塵器過濾工作的進行，濾料表面的粉塵層厚度逐漸增加，阻力隨之增大，當阻力達到某一設定值時，控制程序會自動開啟脈沖清灰系統，開始清灰作業。首先通過閥門將過濾分室關閉，然后PLC控制程序?qū)㈦姶琶}沖閥開啟，氣包中高壓氣體在極短時間內通過噴吹管從噴嘴處以射流形式噴出，誘導一部分二次氣流一同進入濾筒內，使濾筒發生膨脹變形并產生一定的振動，從而使附著在濾筒外表面上的粉塵層被剝離落入到灰斗中。清灰完畢后，將電磁脈沖閥關閉，提升閥打開，該分室又恢復過濾狀態，脫落的粉塵掉入灰斗內通過缷灰閥排出。
