水泥高溫電除塵器結構如圖所示，為臥式電除塵器，采用上進氣水平出氣的方式，除塵器主要部件包括進出氣口及分流均布裝置、殼體、陰陽極系統，振打清灰系統及供電系統等。

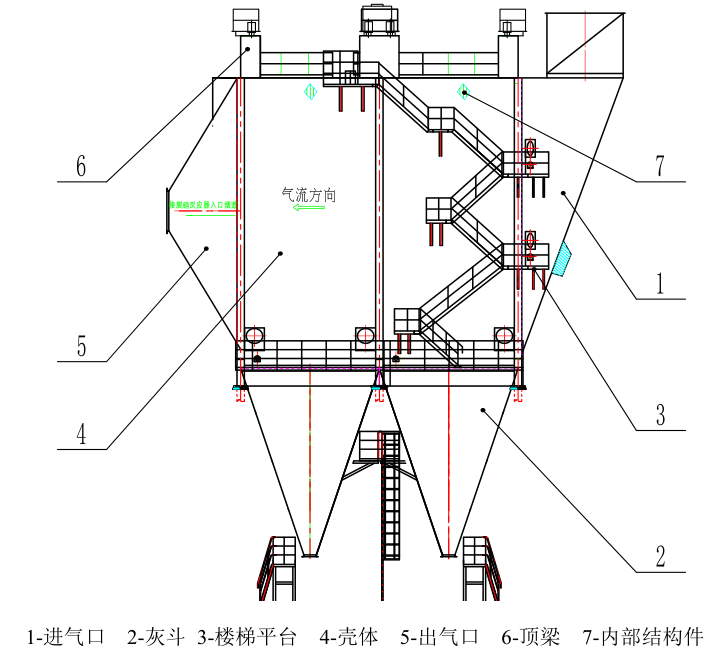

電除塵器結構圖

1、進出氣口及氣流均布裝置

電除塵器進氣和出氣方式分為多種，根據實際場地和工況選用，常用的進氣方式分為水平進氣、下部進氣、上部進氣和側部進氣等結構。進氣口的設置需要滿足工藝布置需求，進口處煙氣流速處于合理的范圍值，進氣口內部設置導流裝置和氣流分布裝置，常用的分布裝置分為多孔板、格柵板、X型孔板等。通過氣流分布板的作用，使進入電場煙氣分布更加均勻，提高電除塵器的使用效率，氣流速度分布的偏差越大，對電除塵器的效率產生的負面影響越大，對內部結構件產生局部磨損越嚴重。

2、殼體的構成部件

（1）頂梁

電除塵器中的頂梁，是一個箱體結構，箱體四周為板筋結構，內部布置角鋼或者槽鋼框，是一個具有承載力的結構部件，所有陽極板和陰極載荷均有頂梁承擔，并由頂梁傳遞到殼體的立柱上，頂梁內部布置陰極支撐絕緣子系統。頂梁是受力結構件，需要有足夠的強度、剛度和穩定性能。

（2）殼體側板

電除塵器是一個板筋結構部件，分為主筋和板筋，主筋主要承載頂梁傳遞過來的力，主筋之間布置板筋，為電除塵器提供密閉空間和耐負壓的強度，主要考慮殼體立柱的強度、剛度和穩定性能，同時考慮板筋的剛度。兩側側板構成電除塵器殼體的，為電除塵器提供一個密閉的空間。殼體板主要分為支撐框架和墻板兩部分，框架由立柱型鋼、頂梁和內部支撐框架組成框架為主要承載力的部件，墻板位于立柱之間，由板筋結構構成，主要克服電除塵器內部的負壓。

3、陰陽極系統

電除塵器最核心的部件之一就是陰陽極系統，陽極板構成煙氣通道，與殼體連接，為電除塵的接地端。陰極為放電線，處于陽極板構成的通道中間，連接高壓電源，陰陽極設置相應的間距，在工作中形成電力場，對粉塵粒子電離并且在電場力的作用下吸附荷電粉塵，實現收塵過程。

陰極系統通過絕緣子吊掛在頂梁內部，絕緣部件不僅要承受電極系統的重量，還要保證與殼體有良好的絕緣性能。

陽極板通過極板懸吊梁，懸掛一排陽極板，懸吊梁兩段放置在頂梁側邊角鋼上，整個陰陽極系統的載荷全部由頂梁來成承擔。電除塵器運行的情況，很大程度取決于陰陽極系統的設置的好壞。

4、振打清灰系統

電除塵器陰陽極堆積灰塵過厚時，會影響放電性能，需要將陰陽極上的灰塵清除下去，采用振打來清除灰塵。電除塵器振打部分可分為側部振打和頂部振打兩大類。陽極振打系統采用側部振打，位于收塵極板側底部，通過點擊和軸連接，帶動軸上的振打錘繞軸轉動，錘擊落在陽極板下部的砧頭上，陽極打錘的振打加速度轉移到陽極板的振打桿上，實現陽極板清灰。陰極振打系統振打與陽極類似，振打加速度傳遞到陰極框架上，產生振動，實現陰極清灰。振打系統作為電除塵器重要部件之一，確保電除塵器發揮正常的收塵效率的保障。
