煙氣脫硫系統采用石灰石干法脫硫技術，系統內設備主要包括：石灰石儲倉（用于儲存煙氣脫硫原料）、石灰石粉倉（用于原料配制及上料）、各類工業電機（如氣化板風機、上料下料機、振動清灰風機）、電加熱裝置（防止石灰石潮濕結塊影響下料）、和料位器、煙氣在線監測儀等傳感器。

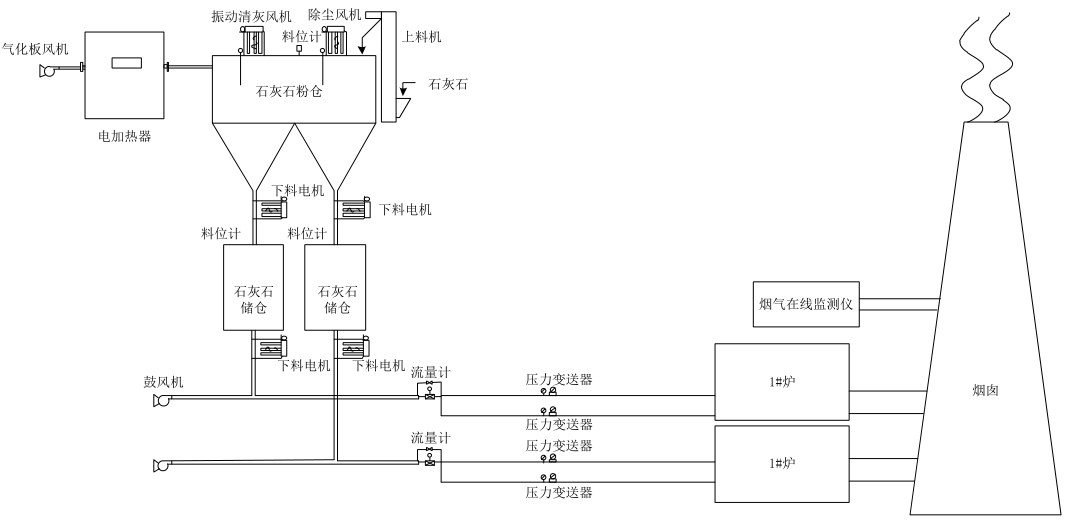

煙氣脫硫工藝原理圖

系統接收到料位機反饋的石灰石儲倉料位不足，會自動將石灰石原料補進石灰石儲倉。爐內煙氣濃度提升時，煙氣檢測儀反饋給系統，系統啟動下料電機進行下料操作，將石灰石儲倉的石灰石原料由電機輸送，鼓風機將石灰石原料吹入1#爐及2#爐。振動風機可以減少殘留在粉倉和儲倉的倉壁上的部分石灰石，提高石灰石利用率，石灰石粉倉和儲存的電加熱系統是防止石灰石受潮凝結。

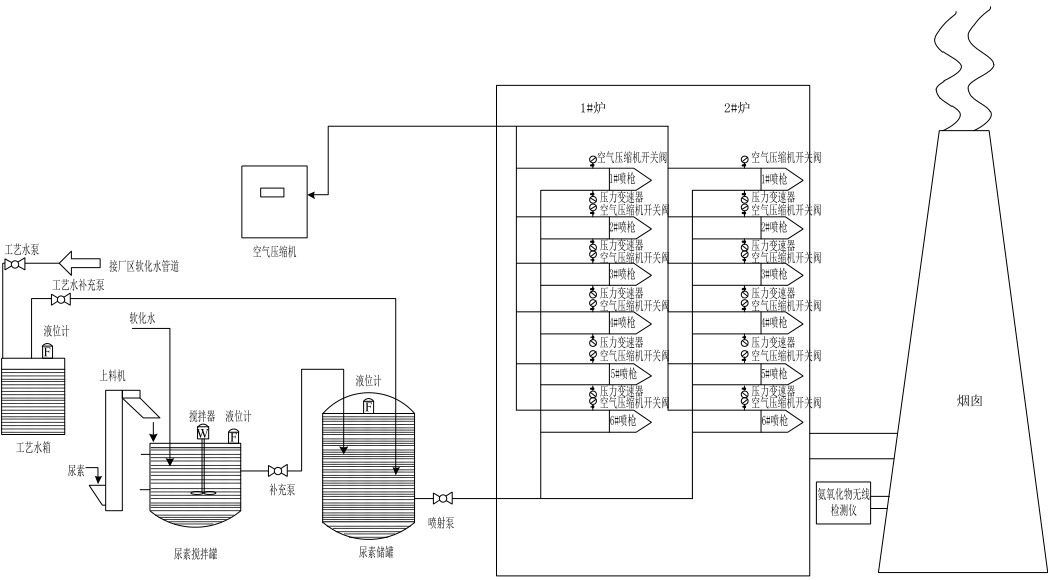

脫硝工藝流程圖

煙氣脫硝系統采用SCNR脫硝技術，主要的脫硝原料為尿素。系統內設備主要包括：尿素溶解罐（用于尿素溶液配制）、尿素儲存罐（用于儲存尿素溶液原料備用），工藝水箱、各類工業電機（噴射泵、噴淋泵、空氣壓縮機、攪拌機），各類閥門等。當系統接收到尿素儲存罐內液位不足時，將啟動原料配制工序，將原料輸送至尿素溶解罐內，進行原料配制后將配比好的溶液原料輸送至尿素儲存罐。若檢測尿素儲存罐內的溫度過高時，應啟動工藝水箱對尿素儲存罐進行加水，防止溫度過高水分蒸發導致尿素析出。當爐內煙氣濃度提升時，煙氣檢測儀反饋給系統，系統啟動噴射泵，將尿素儲存罐內的尿素溶液噴射至爐內進行脫硝操作，爐內共設置有6個噴射嘴，能最大限度的保證噴淋的全面。每個噴射嘴都配備了一個空氣壓縮閥，防止?fàn)t內氣壓過低溶液難以噴出。
