脫硫塔內部的結構設置與脫硫塔的運行息息相關，塔內主要設備有除霧器、噴淋區部件以及漿液池。

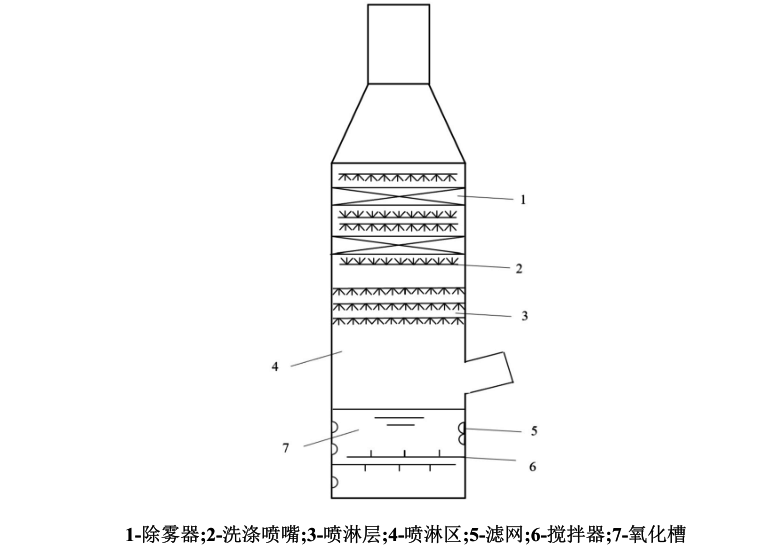

濕式氨法煙氣脫硫塔結構簡圖

除霧器

除霧器主要用于脫除煙氣中夾帶的水分，由于除霧器的結構，煙氣經過除霧器內部時會不斷地連續改變運動方向，來脫除煙氣中的水滴。煙氣達到除霧要求后，干凈的煙氣將會排向大氣。

噴淋區部件

脫硫塔噴淋層可依據需要設置一層至多層。噴淋層中設置有多個噴嘴，漿液從噴嘴噴出，而噴嘴的角度可擴大噴淋液與煙氣之間的接觸面積，同時使壓降最小。噴淋液噴出的(NH4)2SO4溶液是由機泵從漿液池內抽出運送至噴淋層。

漿液池

噴淋液與煙氣反應后會落入漿液池，在漿液池重新補充一定濃度的氨水可實現漿液的重新利用。漿液池中的攪拌器可使?jié){液池中含有使反應充分進行的氧氣，氧化反應及結晶等反應在漿液池中持續進行。
