SCR脫硝系統由氨水儲存與輸送系統、氨水計量系統、氨水氣化系統、脫硝反應器、煙氣升溫系統、煙道及煙氣預處理系統等組成。

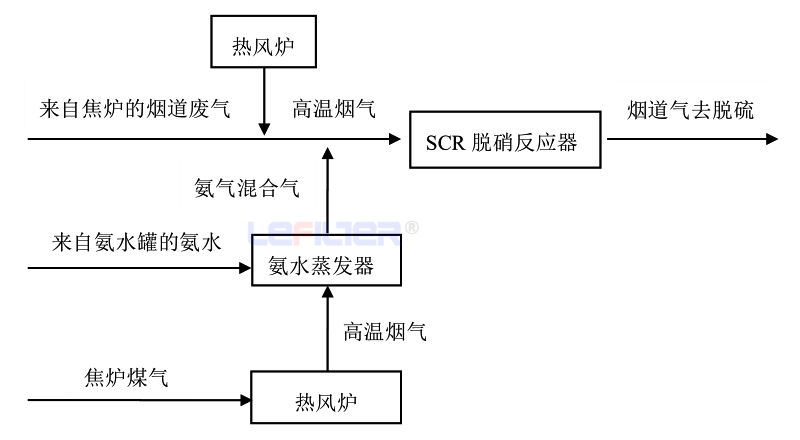

脫硝過程流程圖

脫硝工藝主要流程：

焦爐煙道廢氣：來自焦爐的190~260°C煙道廢氣→煙氣升溫系統→SCR系統入口→還原劑噴射系統→導流板→整流格柵→煙氣預處理裝置→催化劑層→SCR系統出口→脫硫系統入口。

還原劑（質量分數20%的氨水）：氨水槽車→氨水儲罐→計量模塊→氨水蒸發器（高溫煙氣+氨水）→氨/空氣混合器→噴氨柵格→整流格柵→催化劑層。

高溫煙氣：焦爐煤氣→熱風爐（燃燒）→高溫煙氣。

氨氣混合氣：高溫煙氣+氨水→氨水蒸發器→氨氣混合氣。
