經過除塵器除塵后的凈煙氣經引風機加壓后，自脫硫塔下部進入脫硫塔，在脫硫塔下部與噴淋的霧化硫酸銨溶液接觸，充分利用煙氣的熱量將硫銨母液中的水分蒸發帶走，同時完成煙氣的增濕降溫。

亞銨罐內的亞硫酸銨溶液，在脫硫塔外部循環泵的作用下，打到塔上部的兩層噴淋層，經高效噴嘴霧化后形成高度疊加的噴淋區與降溫后煙氣中的二氧化硫等酸性氣體進行吸收反應。生成亞硫酸氫銨落入到脫硫塔中下部的升氣帽板，進行收集并流回亞銨罐后重新生成亞硫酸銨。如此循環往復二氧化硫氣體被大量吸收，使煙氣得到凈化。

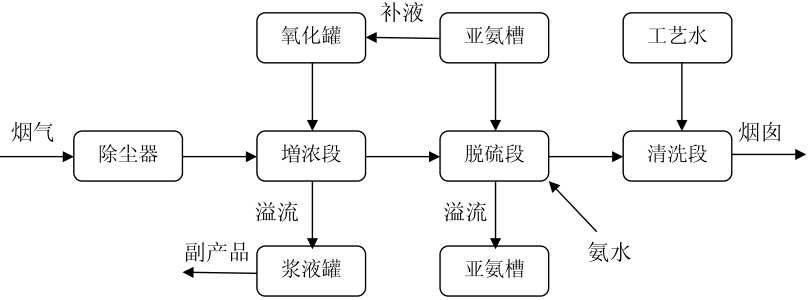

氨法煙氣脫硫工藝流程

凈化后煙氣再經升氣帽進入清洗段，由循環噴淋的清水對煙氣中所含的殘余二氧化硫、逃逸氨及氣溶膠進行吸收，同時對煙氣中的霧沫進行洗滌。

清洗后的煙氣經脫硫塔頂部除霧器除去煙氣中的殘余的霧沫后，經煙道進入原煙囪排放。煙氣中的水霧及液滴均被阻擋沿塔壁流至升氣帽，此時脫硫、除霧過程完成。

氨法煙氣脫硫現場

亞銨罐中存儲的一定濃度的亞硫酸銨溶液經脫硫循環泵打入到本系統特制的氧化器內，通過氧化器配置的氧化循環泵通過自吸空氣方式進行兩級射流強制氧化，生成硫酸銨溶液，通過液位差流入到脫硫塔底部積液池，進行循環濃縮。

氧化罐上部的排氣口接入脫硫塔，避免形成二次污染，同時對廢氣中的二氧化硫和氨水進行再吸收。

氧化器內氧化后生成的硫酸銨溶液溢流至脫硫塔，由增濃循環泵經塔釜打出，與煙氣進行熱量交換，溶液循環往復，實現硫酸銨溶液的濃縮；濃縮到過飽和濃度時經過塔底部的母液泵送至結晶稠厚器，利用重力結晶沉淀。經過濃縮后的晶漿流入到離心機進行固液分離，離心選出的硫酸銨晶體經過干燥機干燥后經包裝機包裝后入庫，完成硫酸銨產品的回收。

結晶稠厚器的上層清液及離心后的母液溢流回脫硫塔塔釜，繼續循環濃縮，至此回收過程完成。
