ldb70脈沖袋式除塵器（低壓長袋脈沖噴吹袋式除塵器）是脈沖噴吹清灰袋式除塵器的一種，所謂脈沖噴吹清灰是借助普通壓縮空氣作為清灰能源，由PLC可編程控制器或單片機控制電磁脈沖閥產生遠高于袋式除塵器過濾氣流壓力和過濾風速的短促脈沖氣流，逆向?qū)V袋進行噴吹振動完成清灰過程。脈沖噴吹清灰是目前袋式除塵器中清灰效果最好的清灰方式。

根據袋式除塵器需用氣源壓力的不同，通常將壓力≥0.5MPa的稱為高壓，壓力為0.3~0.5MPa的稱為中壓，壓力≤0.3MPa的稱為低壓。一般工廠壓縮空氣管網內壓力均可達到0.5MPa，所以均可達到各種壓力袋式除塵器對清灰氣源的需求。

所謂長袋即是指濾袋長度而言，通常稱長度>4.5m的濾袋稱為長袋，而長度≤4.5m的濾袋則稱為短袋。

脈沖噴吹，也叫管脈沖噴吹，是指在濾袋上方設置噴吹管，每根噴吹管上對應濾袋口中心處設有噴吹孔，一個濾袋口對應一個噴吹孔，清灰時從脈沖閥出來的短促高壓脈沖氣流由噴吹管引入并通過噴吹孔的噴射作用射入濾袋，噴吹時在氣流周圍形成負壓區，并引導周圍的氣體隨高壓氣流一同進入濾袋，增加進入濾袋的清灰氣體量，使濾袋產生振動，加上逆氣流反向穿過濾袋的作用使濾袋上的粉塵剝落下來，從而完成一次清灰過程。管脈沖噴吹式袋式除塵器的每個噴吹管由一個脈沖閥連接供氣，每根噴吹管對應一排濾袋的清灰，所以國內也稱為行脈沖噴吹袋式除塵器，簡稱行噴吹袋除塵。

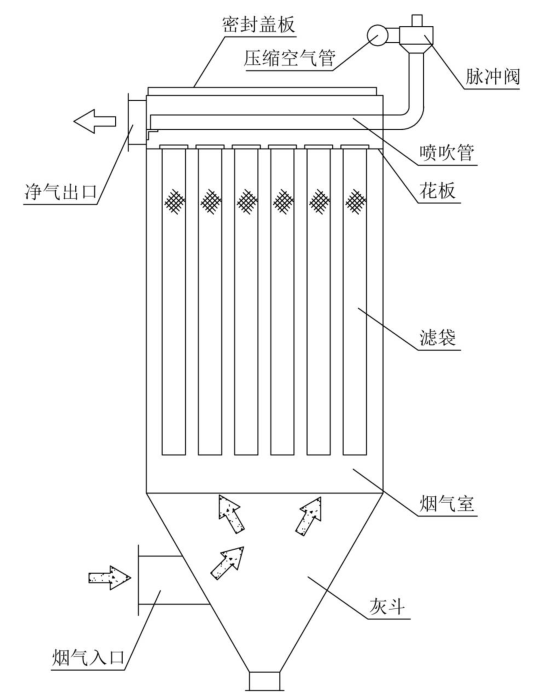

低壓長袋除塵器原理圖

回轉噴吹定位裝置采用定位自鎖機構，極大的保證了噴吹管在旋轉定位過程中與濾袋孔的同心度，有效的避免了噴吹孔與濾袋孔不同心，保證濾袋不被清灰壓縮空氣吹破，如圖2-5所示。

定位裝置主要由旋轉定位盤、旋轉驅動氣缸、旋轉定位氣缸、接近開關、自鎖定位板及附件組成。旋轉定位盤其作用就是帶動噴吹管進行旋轉，在到達噴吹位置時停止并鎖定，其圓周裝配有均布的定位銷軸，用來進行位置鎖定，銷軸的數量與除塵器濾袋分組數量一致；旋轉定位氣缸采用雙活塞桿式氣缸，一端連接自鎖定位板，另一端通過連接板連接旋轉驅動氣缸，氣缸活塞初始位置為自鎖定位板鎖定位置；旋轉驅動氣缸是對旋轉定位盤進行驅動，使旋轉定位盤旋轉；接近開關是在旋轉定位盤轉動時，對定位銷軸進行監測。

在執行旋轉動作時，PLC可編程控制器首先對旋轉定位氣缸電磁線圈加電，活塞桿向左側運動推動自鎖定位板脫離旋轉定位盤上的定位銷軸，同時，右側活塞桿通過連接板驅動旋轉驅動氣缸向左側轉動，在旋轉定位氣缸停止動作時，自鎖狀態解除，且旋轉驅動氣缸就位。然后，PLC可編程控制器再對旋轉驅動氣缸電磁線圈加電，活塞桿推動旋轉定位盤進行旋轉。在旋轉過程中，當PLC可編程控制器收到接近開關監測到有定位銷軸移動到位的信號時，斷開旋轉定位氣缸電磁線圈電源，此時活塞桿向右運動回到初始位置，自鎖定位板在旋轉定位氣缸的作用下向右運動，當卡住定位銷軸后，定位成功，此時旋轉驅動氣缸電磁線圈斷電，活塞桿收回。

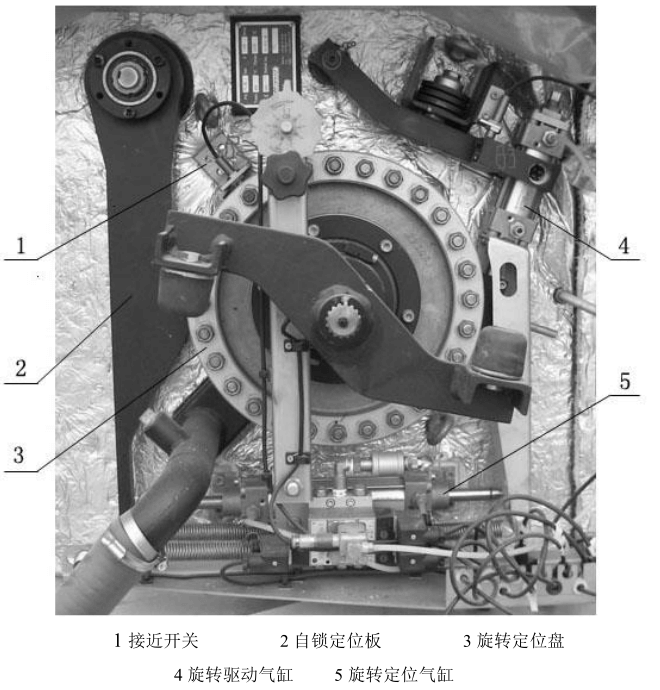

旋轉定位裝置

在旋轉定位裝置定位動作完成后，PLC可編程控制器對脈沖閥發出電源信號，脈沖閥打開進行噴吹動作。噴吹完成后接下來進行下一組定位及噴吹動作。

ldb70脈沖袋式除塵器（低壓長袋脈沖噴吹袋式除塵器）其工作原理簡述如下：當含塵氣流從進氣口被引入除塵器后，在除塵器內部導流板的引導下，高速氣流進行擴散，擴散后氣流流速大大降低，部分大顆粒粉塵則在重力作用下自然沉降到灰斗，其余粉塵隨氣流進入濾袋進行過濾，粉塵因被阻擋而被吸附在濾袋外表面，過濾后的干凈氣體穿過濾袋經凈氣箱由出風口排出。

隨著過濾除塵的繼續進行，濾袋表面積塵不斷增厚，過濾阻力隨之不斷增加，當阻力增加到一定程度達到清灰噴吹設定值，由清灰控制裝置（按定時、定壓差或手動控制）按程序自動打開電磁脈沖閥，使壓縮空氣以極短的時間通過脈沖閥，經噴吹管上的噴吹孔并誘導數倍于噴射氣量的空氣進入濾袋，形成脈沖空氣波，使濾袋從袋口至袋底產生劇烈的沖擊振動和逆氣流，從而抖落濾袋上的粉塵。

ldb70脈沖袋式除塵器（低壓長袋脈沖噴吹袋式除塵器）的突出特點是：①濾袋長度可達7米以上，是常規袋式除塵器的兩倍以上，可大大縮小占地面積。對于原設計排放濃度<50mg采用電除塵器的生產線來說，電除塵器收塵陽極板長度一般可達12m以上，除塵器殼體高度非常適合于改造為袋式除塵器，從而可以保證穩定的達標排放（排放濃度<20mg）。②噴吹壓力低，一般清灰壓縮空氣壓力≤0.4MPa就能高效可靠清灰，有些設計甚至可把壓縮空氣壓力低至0.2MPa也能高效清灰，大大降低了清灰噴吹對壓縮空氣的要求。丹麥Simatek公司設計的旋轉定位噴吹清灰袋式除塵器，因其是多噴吹管設計，一個噴吹管只對一個濾袋進行噴吹清灰，故而其濾袋長度可在長達10m的情況下，其對壓縮空氣的需求僅為0.2MPa。③可實現在線破袋位置篩選，如檢測到排放濃度超標，可在不影響生產線正常運行的情況下，逐一關閉進、出氣閥門后進行排放濃度檢測，如發現在關閉一個或幾個除塵單元后，排放濃度下降，即可確定相應的除塵單元內出現有破袋。④可實現在線檢修，在不影響生產線正常運行的情況下，對需進行檢修的除塵單元關閉其進、出氣閥門進行單獨離線，而后打開人孔門，進入凈氣箱進行濾袋的檢查及更換等工作，檢修完成后，密封人孔門，打開其進、出氣閥門后即可投入除塵工作。

ldb70脈沖袋式除塵器（低壓長袋脈沖噴吹袋式除塵器）以其處理風量大、維修工作量小、運行穩定可靠、凈化效率高、清灰效果好、自動化程度高等優點，作為一種高效除塵凈化設備，在國際上得到了普遍的應用，對于大風量除塵設備來說，市場占有率相應高。研究開發出性能穩定、技術先進的脈沖噴吹袋式除塵器對于環保事業的發展具有相當重要的現實意義。
