臥式脈沖濾筒除塵器主要由箱體、脈沖清灰系統和濾筒組成。下圖為臥式脈沖濾筒除塵器的實物圖及結構簡圖。

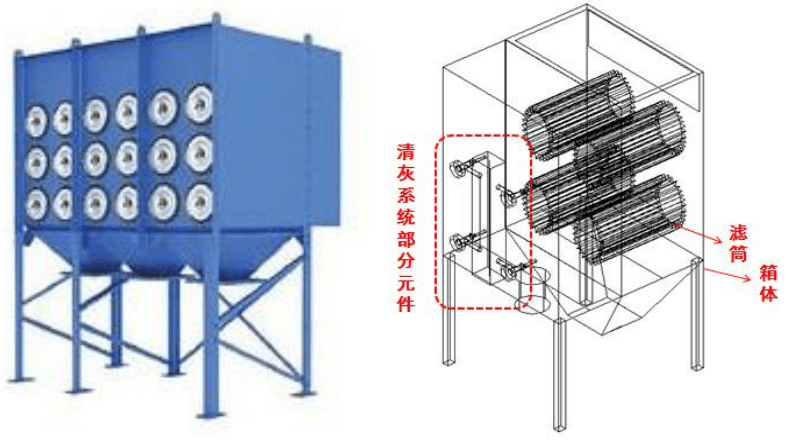

臥式脈沖濾筒除塵器實物圖及結構簡圖

一、箱體

箱體，除塵器結構設計的對象，主要是指隔開含塵氣室和凈氣室以及對整體起支撐作用的固體結構，外部結構包括除塵器外殼、支柱、梯子、平臺等，內部結構包括花板、灰斗等。合理的箱體結構布置有利于除塵器內氣流組織分布及粉塵的收集。

二、脈沖清灰系統

脈沖清灰系統，清灰系統設計的研究對象，由氣包、脈沖控制儀、脈沖閥、噴吹管等硬件構成，是影響除塵器正常運行的關鍵系統。

①氣包

氣包在脈沖清灰系統中起到穩壓作用，提供清灰氣源。氣包的本質就是儲氣罐，原則上講，氣包的容積越大越能夠提供穩定的氣壓。但從實際工業應用來看，氣包容積受空間、成本等因素限制，因此氣包容積大小需要進行兩方面的考量。氣包屬于壓力容器，制造后需進行壓力實驗。在清灰過程中，噴吹一次后要求氣包內壓力不低于原來的85%。

②脈沖控制儀

脈沖控制儀被稱為脈沖清灰系統的“大腦”?？梢酝ㄟ^調節脈沖控制儀的脈沖周期和脈沖寬度，實現定時清灰。也可以根據除塵器內阻力的大小進行調節，使其穩定在一定范圍內，保證除塵器的正常運行。

③電磁脈沖閥

電磁脈沖閥是執行脈沖控制儀命令的元件，是清灰噴吹系統中壓縮空氣“開關”，主要由閥體、閥蓋、膜片及復位彈簧等構成，直接與氣包相連。在臥式脈沖濾筒除塵器中，通常是由一個脈沖閥控制一個濾筒。應當注意，不同的國內外生產廠家產出的脈沖閥制造精度不一，控制的濾筒面積不同，提供的脈沖性能曲線也不同。

④噴吹管

臥式脈沖濾筒除塵器中，噴吹短管直接與脈沖閥相連，能夠有效避免氣流偏斜對清灰造成的不利影響。

三、濾筒

濾筒是臥式脈沖濾筒除塵器的過濾元件，常為直通式，頂部有密封圈，由外層、內層和中間層構成。內層和外層有金屬網，中間為褶皺型濾料，如下圖所示。安裝時濾筒從箱體外部延固定鋼架插入，并由外部蓋板固定，蓋板見下圖。

濾筒及其蓋板

濾筒的性能和質量直接影響除塵器的過濾過程和清灰過程。在臥式濾筒除塵器中，為減少上部積灰面積，常常使用橢圓形濾筒。
