布袋式除塵器是一種主要用于工業含塵廢氣過濾的除塵裝置，能夠?qū)U氣中的粉塵顆粒進行過濾凈化使其達到排放標準。布袋式除塵器的除塵方法有多種，使用比較多的有機械振打清灰、回轉反吹清灰、聲波清灰、脈沖噴吹清灰四種。根據不同的工業環境上述幾種方法都有使用。

脈沖噴吹清灰的布袋式除塵器包括上部箱體、中部箱體、下部箱體（灰斗）、清灰系統（脈沖噴吹系統）、排灰裝置等組成，主要結構部件如圖所示。

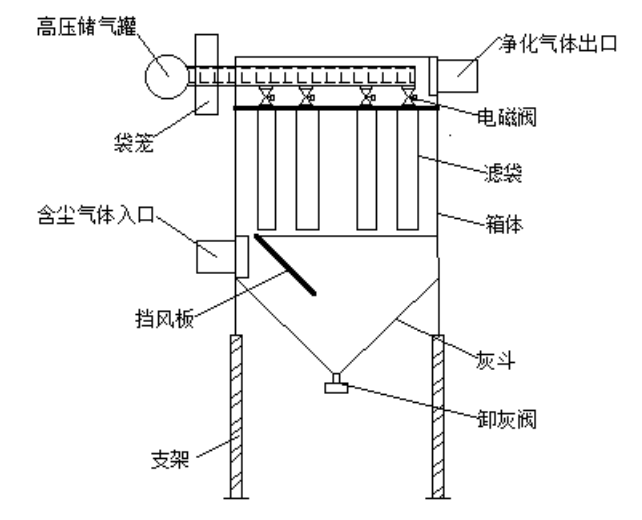

脈沖噴吹布袋式除塵器結構圖

（1）上部箱體：上部箱體又被稱為凈氣室，布袋式除塵器的上部箱體裝有壓縮空氣氣包、脈沖閥、噴吹管、壓縮空氣管路、引風機以及出氣口等。上部箱體主要安裝有脈沖噴吹清灰的控制執行器及相關部件，過濾后的氣體會先經過凈氣室然后通過排風口排放到大氣中。

（2）中部箱體：中部箱體或者說是袋室，這部分主要放置著布袋式除塵器的過濾布袋。含塵氣體通過入風口進入濾袋，在引風機系統的輔助下含塵氣體中的大部分粉塵會被阻隔在過濾布袋內部，達到凈化廢氣的效果。

（3）下部箱體（灰斗）：下部箱體指的就是用于收集和存放粉塵的灰斗。布袋式除塵器的灰斗通常也作為含塵氣體的入口，灰斗中的擋風板可以吸收含塵氣體中高速運動粉塵顆粒的動能并降低風速，可以保護濾袋不被損壞。而且大顆粒的粉塵會直接落到灰斗中，其它部分粉塵在被過濾布袋過濾后會在脈沖噴吹清灰環節落入布袋。

（4）清灰系統（脈沖噴吹系統）：清灰系統主要是脈沖噴吹清灰的控制執行器及相關部件，包括壓縮空氣氣包、脈沖閥、噴吹管、壓縮空氣管路等。布袋式除塵器控制系統當下達脈沖噴吹清灰指令時脈沖閥會動作，此時壓縮的空氣會進入濾袋進行清灰操作。進入濾袋的壓縮氣體氣壓最高約為0.4MPa（不同的型號的裝置會有差別），脈沖閥控制的高壓氣體噴吹時間可以根據現場情況在0.01s-0.5s（不同型號的脈沖閥噴吹時間范圍會有差別）范圍內進行調節。

（5）排灰裝置：排灰裝置主要指的是卸灰閥和插板閥。卸灰閥分為干式排灰和濕式排灰兩類，需要根據情況選擇適合的卸灰裝置，目前布干式排灰裝置用的比較廣泛。插板閥安裝在卸灰閥前面，可以方便工作人員進行卸灰和檢修。

（6）其他：包括進風通道、出風通道、箱體、儲氣罐、頂蓋、支架和引風機等。進風通道和出風通道的閥門都是防水的高性能閥門，即使在雷雨等惡劣天氣也能保證除塵器的密閉性。箱體指的是上部箱體、中部箱體和下部箱體的外殼，頂蓋是除塵器的頂部遮蓋，都是為了形成密閉環境保護內部部件。檢修架在布袋式除塵器箱體的兩側，可以方便工作人員對除塵器進行安裝、拆卸和檢修。引風機可以輔助過濾布袋內的氣體進入凈氣室，加快工作效率，但是引風機的轉速要嚴格控制，如果轉速過快會導致大顆粒粉塵通過過濾布袋進入凈氣室。
