內濾式袋式除塵器采用上進側出的進、排氣方式，機體主要由進氣口、排氣口、換氣口、振打器、上箱體、中箱體和下箱體組成。濾袋采用聚四氟乙烯（PTFE）表面覆膜的內濾式高硅氧濾袋，濾袋的上下開口均與花板相連接，并安裝在除塵器中箱體內部。機械振打裝置安裝在除塵器機體外部。過濾工況中，含塵氣流通過進氣口進入除塵器上箱體后，經上箱體內導流結構使氣流均勻分布進入中箱體內布置的濾袋；通過內部過濾作用過濾后的潔凈氣流從中箱體側面的排氣口排出。

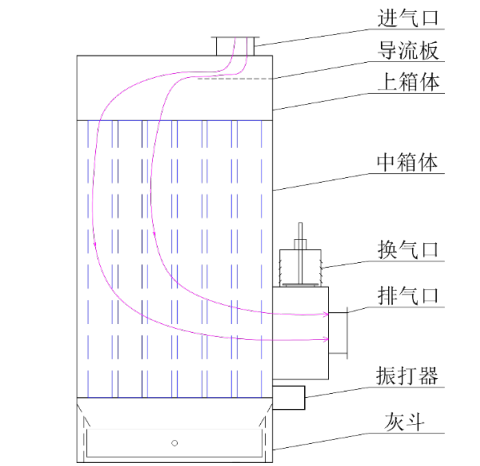

內濾式袋式除塵器結構示意圖

運行工況中，通過內濾作用在濾袋內表面形成的粉塵層能夠在后續含塵氣流的沖擊下部分剝落，可達到部分自清灰的效果。清灰工況中，清灰方式采用定時清灰，換氣口和振打器同時開啟，在風機作用下，大量環境空氣從換氣口進入，經排氣口排出，箱體內負壓減小，濾袋收縮后引起粉塵層脫落，同時通過輔助振打器連續擊打中箱體下部圈梁，引起濾袋抖動，加強清灰作用；粉塵脫落后掉入除塵器底部設置的可抽拉灰斗，定期手動排灰。這種機械振打清灰方式可以有效避免濾袋的損耗。清灰工況下，除塵器箱體內保持一定較低負壓，進風流量減小，短時清灰期內仍能持續排出爐具產生的污染氣體且不影響爐具燃燒。

新型內濾式袋式除塵器運用了內濾式濾袋，區別于傳統的外濾式濾袋，其在濾袋的內表面進行覆膜，同時上下均開口與花板相連，可利用后續氣流的流動對濾袋內壁面進行部分清灰，該內濾式袋式除塵器減少了脈沖氣動裝置，可以有效地減小脈沖噴吹等清灰方式造成濾袋形變而帶來損壞。
